Produktbeschreibung

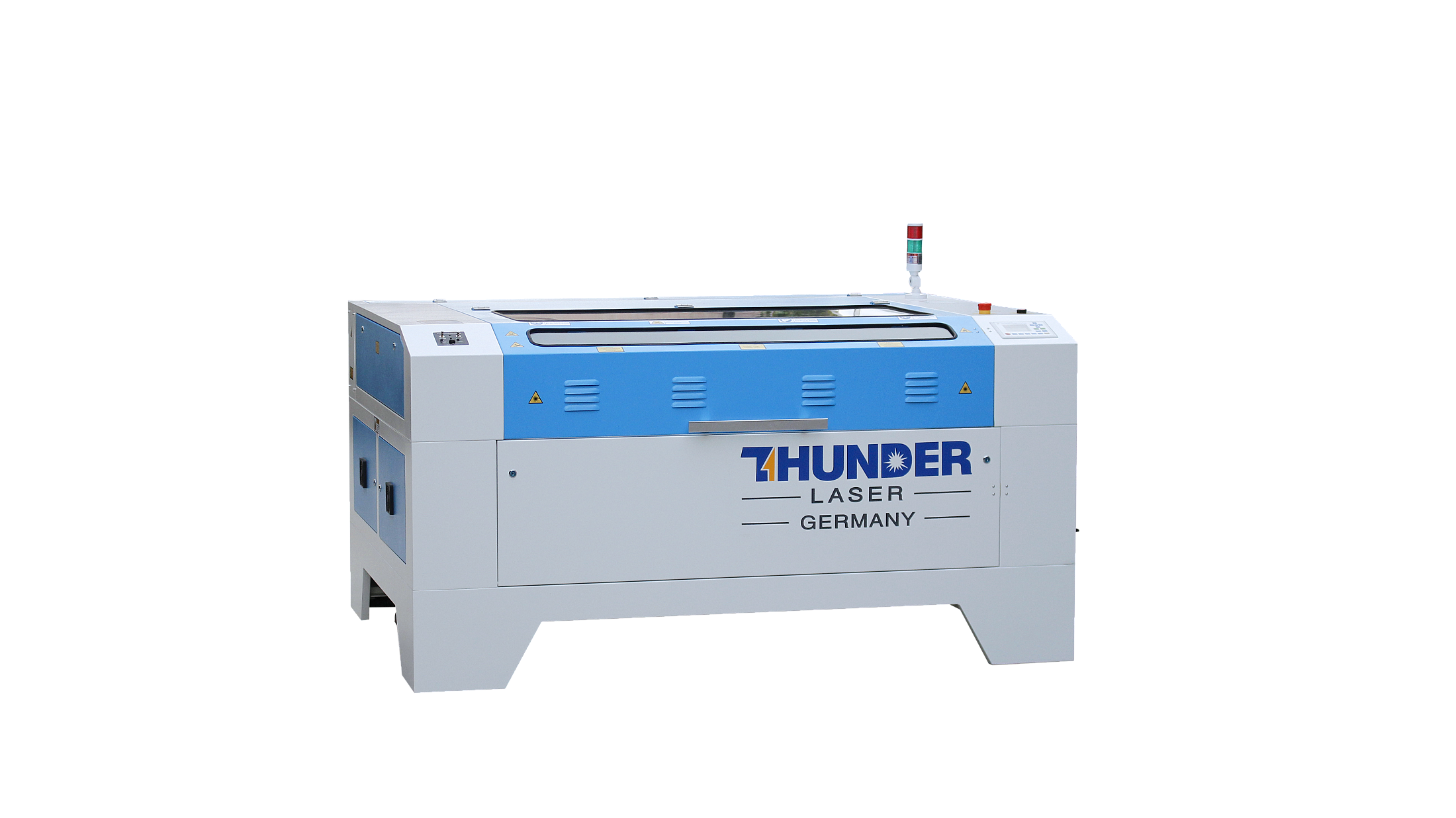

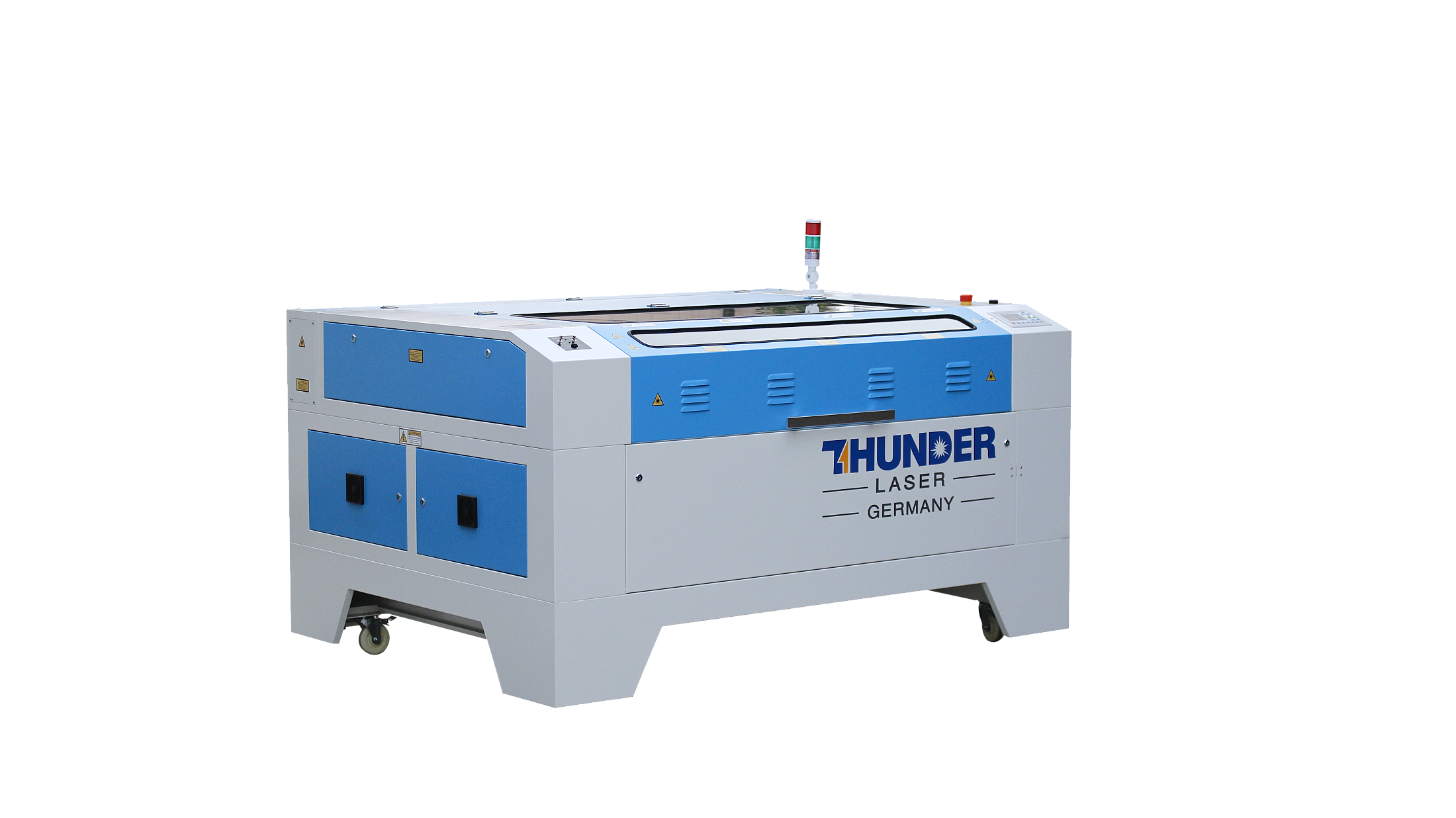

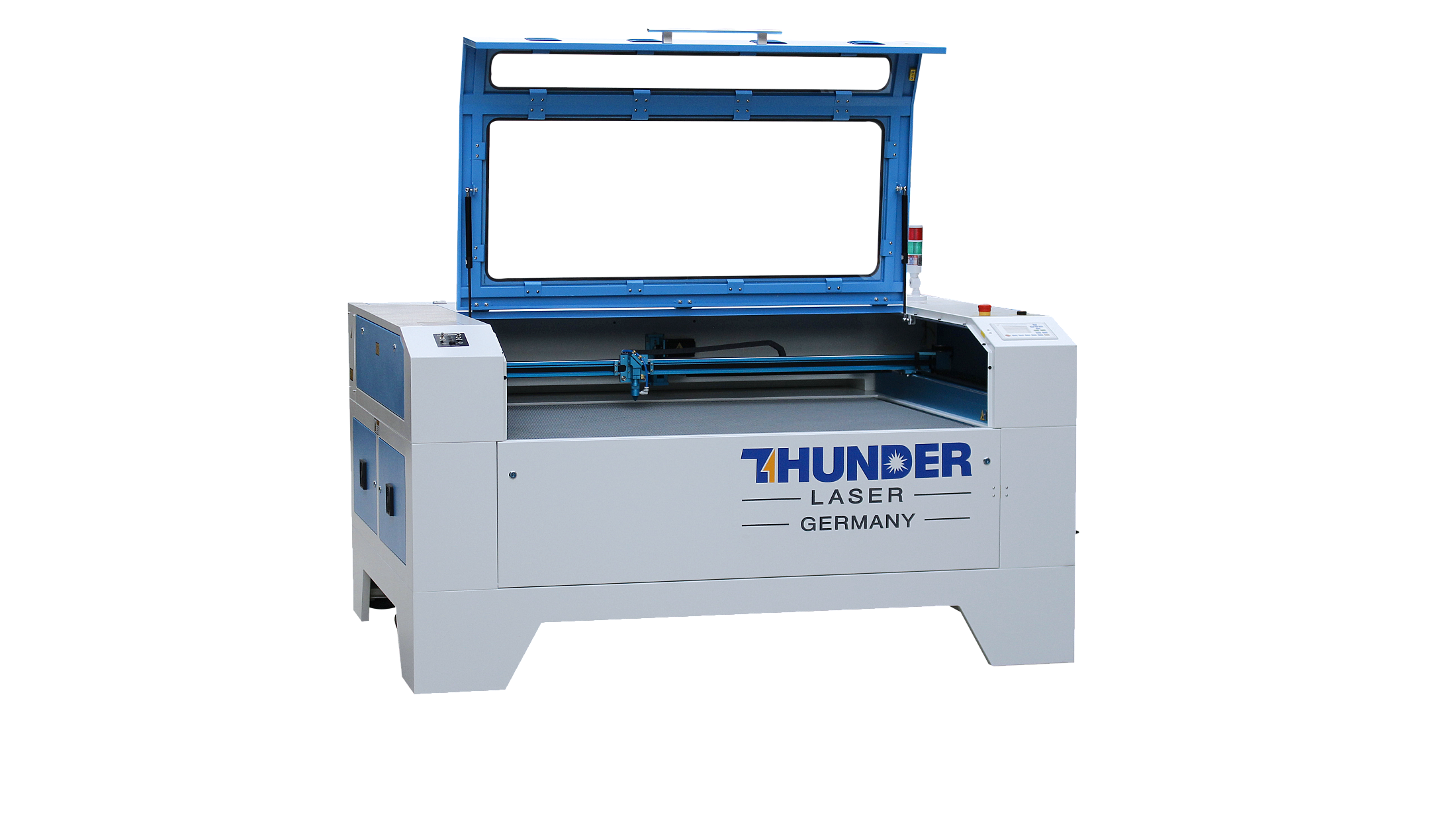

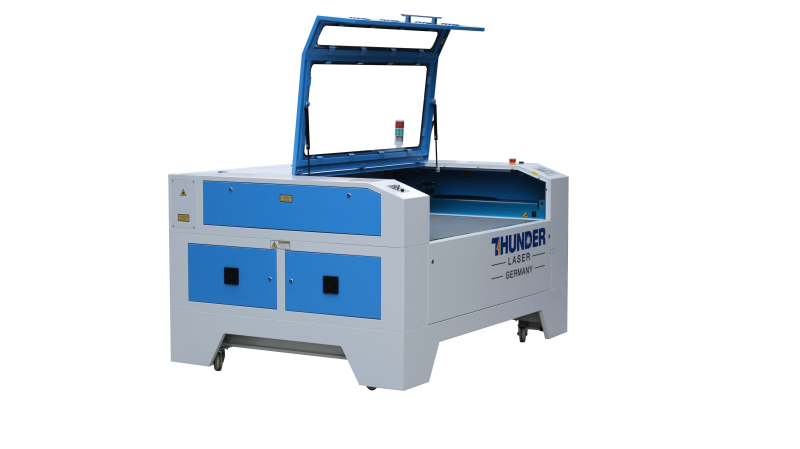

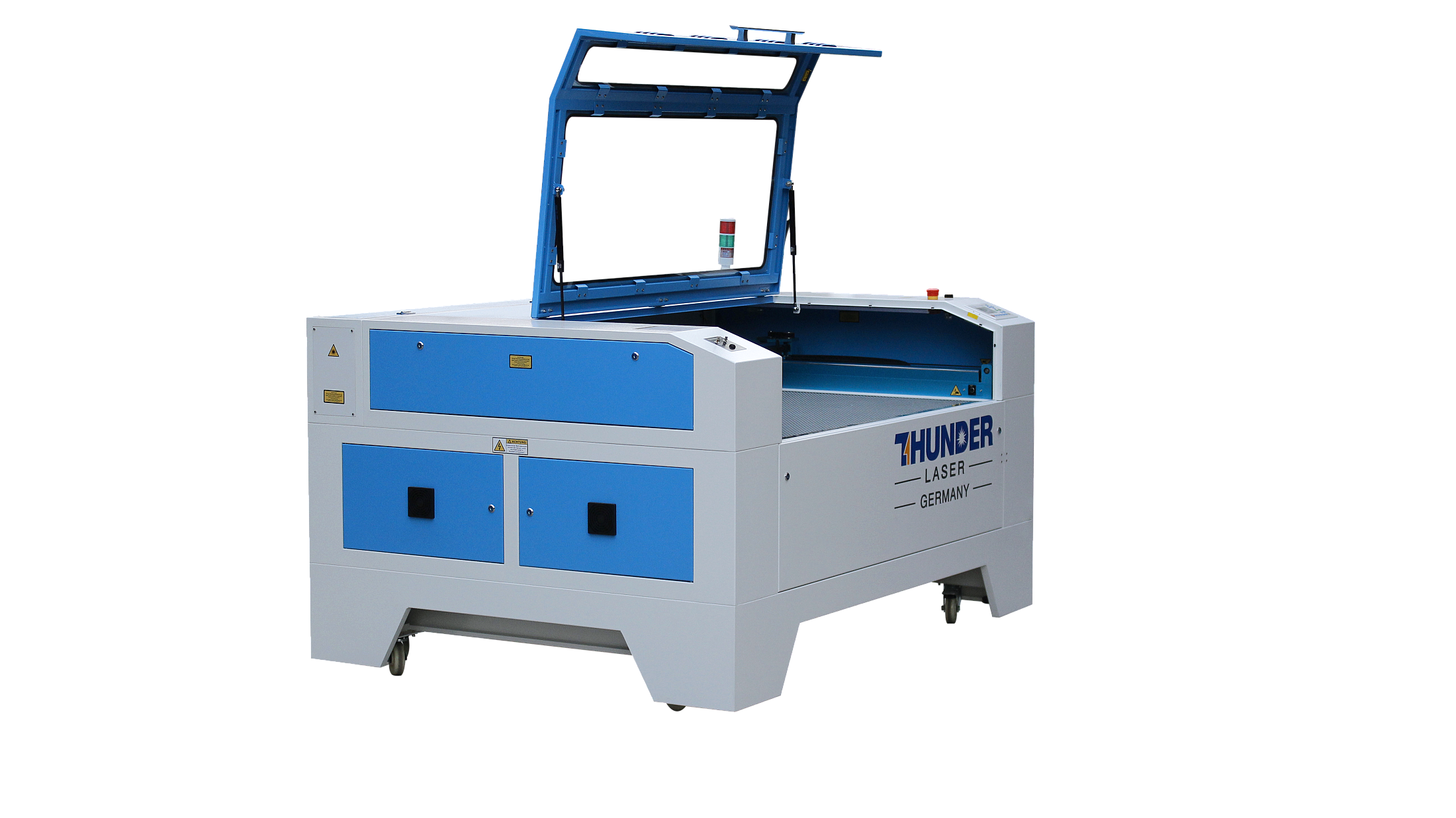

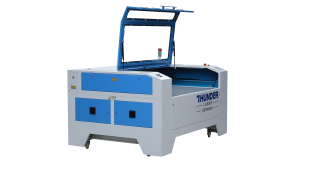

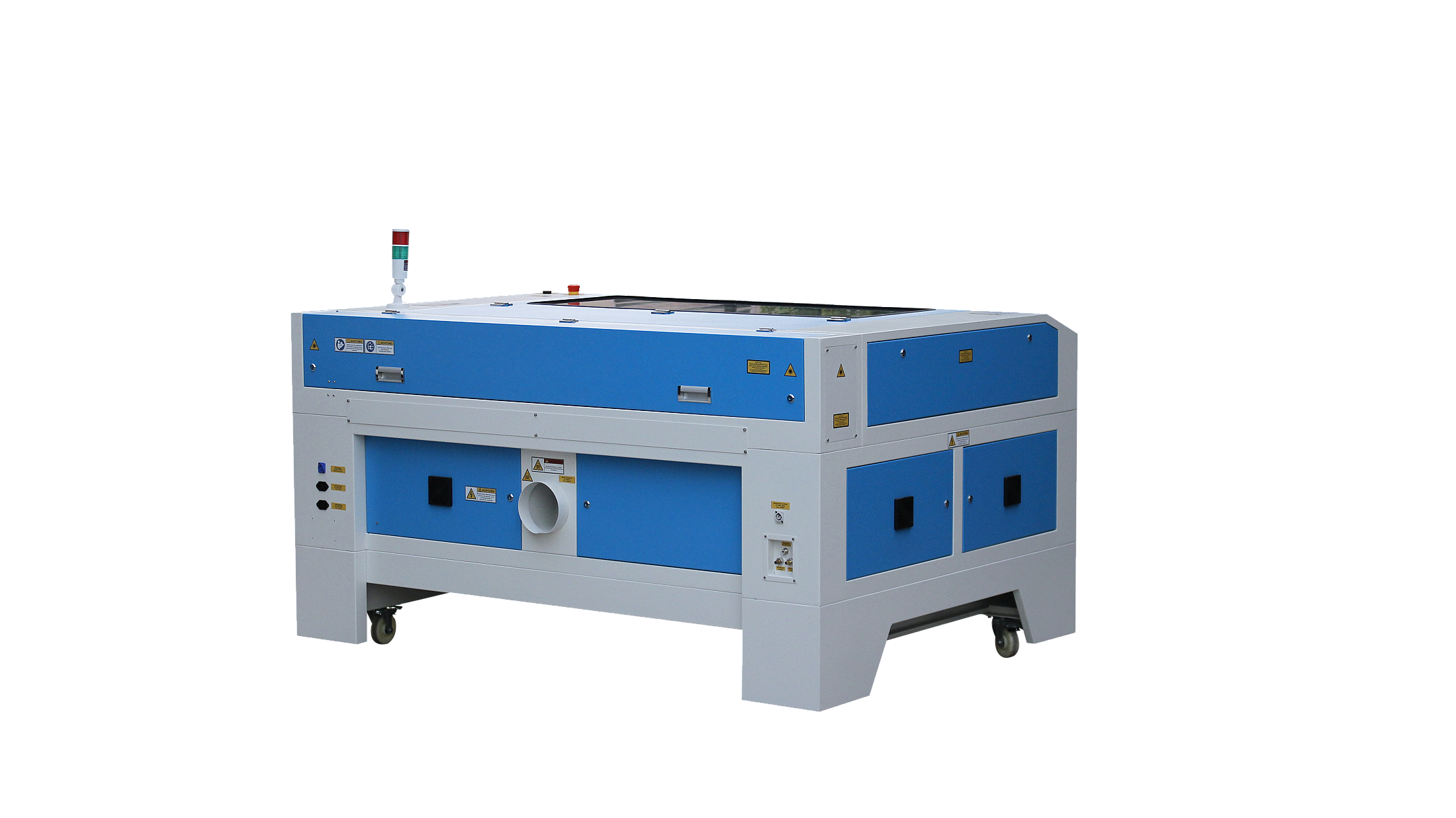

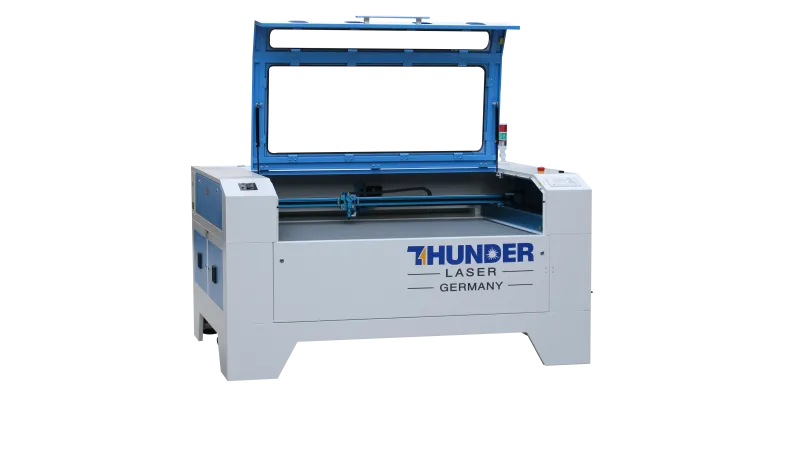

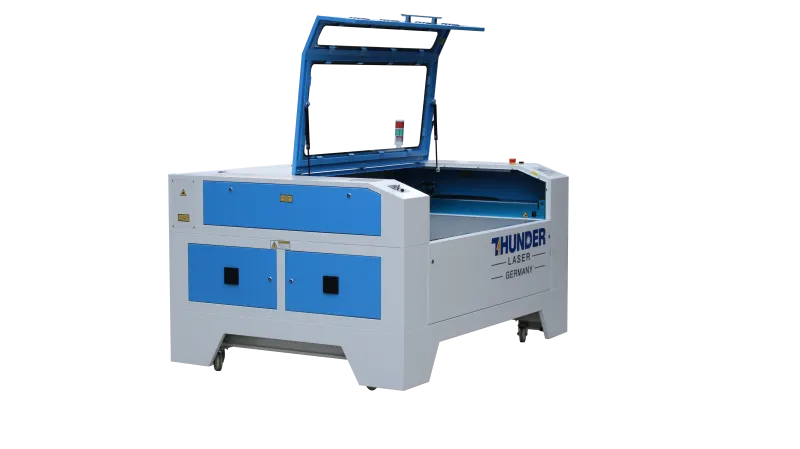

Das Nova 63 Flachbett CO2-Lasersystem hat eine Arbeitsfläche von 1600x1000mm und kann mit einer 100 oder 130 Watt Glas-Laserröhre ausgestattet werden. Zusätzlich besteht auch die Option das System mit einer 120 Watt RF-Röhre zu betreiben.
Das Lasergravursystem wird betriebsfertig geliefert und ist durch seine umfangreiche Ausstattung und den gut beleuchteten Arbeitsraum mit großen Sichtfenstern besonders Anwenderfreundlich gestaltet. Durch optionale Erweiterungen wie z.B. einer Abrollvorrichtung oder einer optischen Anzeige der Fokusposition können die Maschinen noch besser an die jeweiligen Nutzungsbedürfnisse angepasst werden.
Merkmale Grundausstattung:
- Z-Achse motorisch verfahrbar
- Stahl-Wabentisch als Arbeitsfläche (magnetisch)
- stabiler Messertisch
- Pilotlaser zur Anzeige der aktuellen Position (optisch in den Strahlweg eingekoppelt)
- Prozess- und Abluftsteuerung automatisiert
- Intelligente Prozessluftsteuerung mit individueller Luftmengenregelung
- Aktiver & geschlossener Kühlkreislauf
- Automatischer Schutz der Laserröhre
- Gut beleuchteter Arbeitsbereich mit großen Sichtfenstern
- Anschluss an vorhandene Druckluftleitung über Magnetventil
- Wasserabscheider und Druckregler integriert
- Ventilator mit einer Abluftleistung von 800m3/h
- Lasersystem ist mit Rollen ausgestattet
Optionale Zusatzausstattung:
- Abrollvorrichtung für runde Werkstücke
- 4“ Linse (101,6mm) zum Schneiden von dickeren Materialien
- Hochauflösender (HR) Laserkopf oder 1,5“ Laserkopf für besonders feine Gravurarbeiten
- Autofokus für eine automatisierte Höheneinstellung des Laserkopfes
- Optische Anzeige für die Fokusposition
- Schaltausgang für automatisiertes Ein- uns Ausschalten von Filteranlagen
- Besonders leiser & leistungsstarker Kompressor für die Prozessluft
- Abluft-Filteranlagen abgestimmt auf die jeweilige Anwendung
Lieferumfang:
- Nova 63 Lasersystem, betriebsbereit
- Abluftventilator inkl. Montagemnaterial & Schlauch
- Kompressor für die Prozessluft
- Wasserkühler inkl. Zubehör
- benötigte Software
- Installations- & Bedienungsanleitung
- Koffer mit Reinigunsset, Werkzeug & Zubehör
- benötigte Anschlusskabel (Strom, USB, Netzwerk)
| Arbeitsbereich | 1600 x 1000 mm |
| Tischgröße | 1700 x 1130 mm |
| Höhenspiel Tisch | 230 mm |
| Schneidunterlage | Wabentisch aus Stahl |
| max. Werkstückgewicht | 30kg |
| Maschinengewicht | 470kg |
| Außenmaße B x H x T | 2200 x 1040 x 1505 mm |
| Laserleistung | 100 bis 130W (RMS) |
| Wellenlänge CO2-Laser |
λ = 10,6µm |
| Laserquelle | geschlossene Glas-Laserröhre |
| Kühlung Laserquelle | Wasserkühlung |
| Positionierlaser |
P=0,4mW, λ=565nm, rot |
| Laserspiegel | Molybdän-Spiegel , D=25mm |
| Antrieb XY-Achse | Hybrid-Servo-Motoren & Riemenantrieb |
| Antrieb Z-Achse | Schrittmotor & Kugelumlaufspindeln |
| Antrieb Drehvorrichtung | Schrittmotor & Riemenantrieb |
| max.Graviergeschwindigkeit | 1200mm/s |
| Stromversorgung | 110 - 240V , 50 oder 60Hz |
| Leistungsaufnahme | max. 4200W |
| Umgebungstemperatur | +15 - +35°C |
| Luftfeuchtigkeit | max. 70% |
| Laserklasse | Klasse 1 |
| Lasersteuerung | DSP-Steuerung 128MB, USB, LAN |
| Software | RDWorks V8 (für Windows-Systeme) |
| PC-Anforderungen | mind. 1GByte RAM, 400MB HDD/SSD, P3 |
| kompatible Betriebssysteme | WinXP, Vista, Win7, 8, 10 , 32&64bit |
