Produktbeschreibung

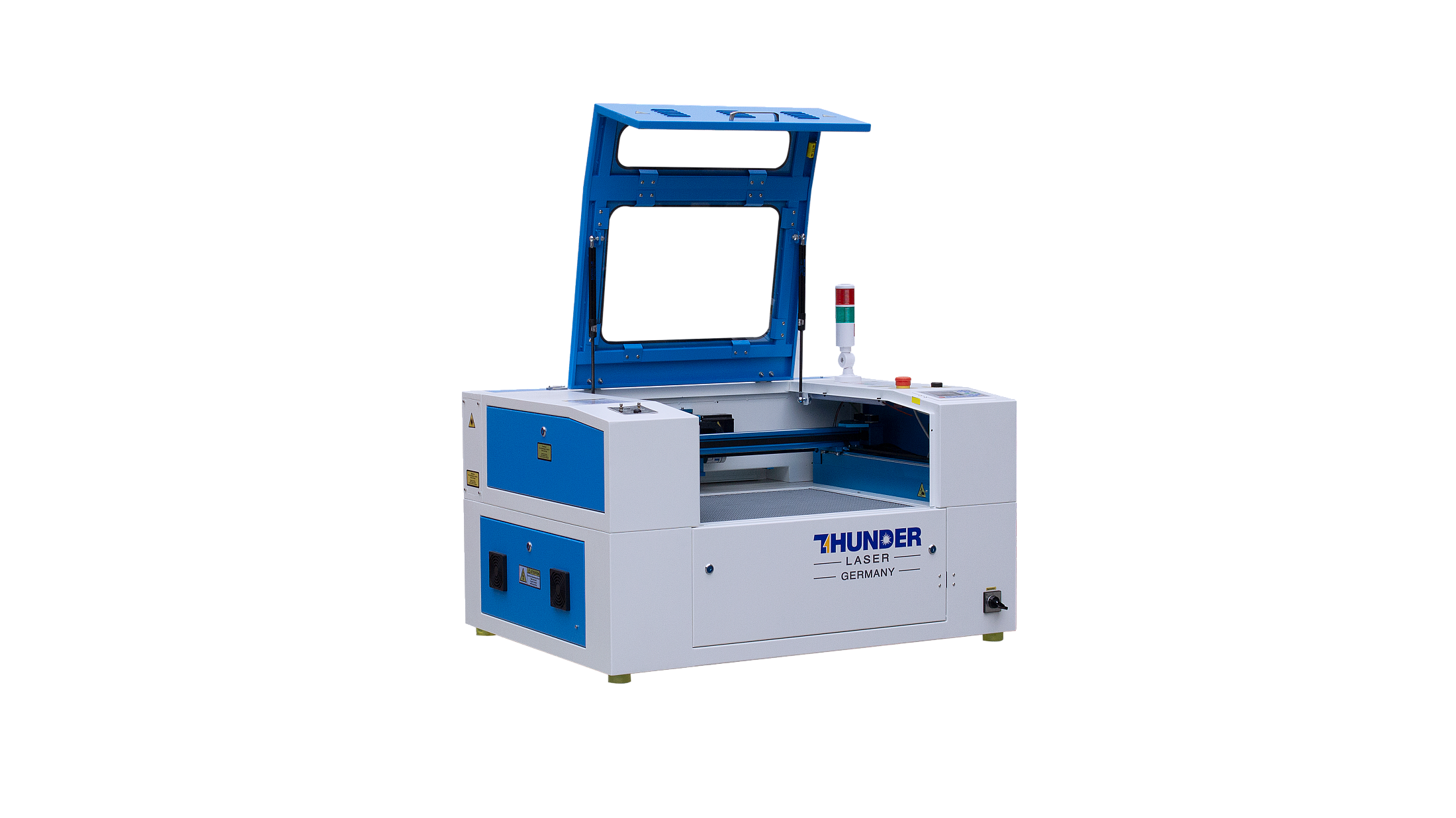

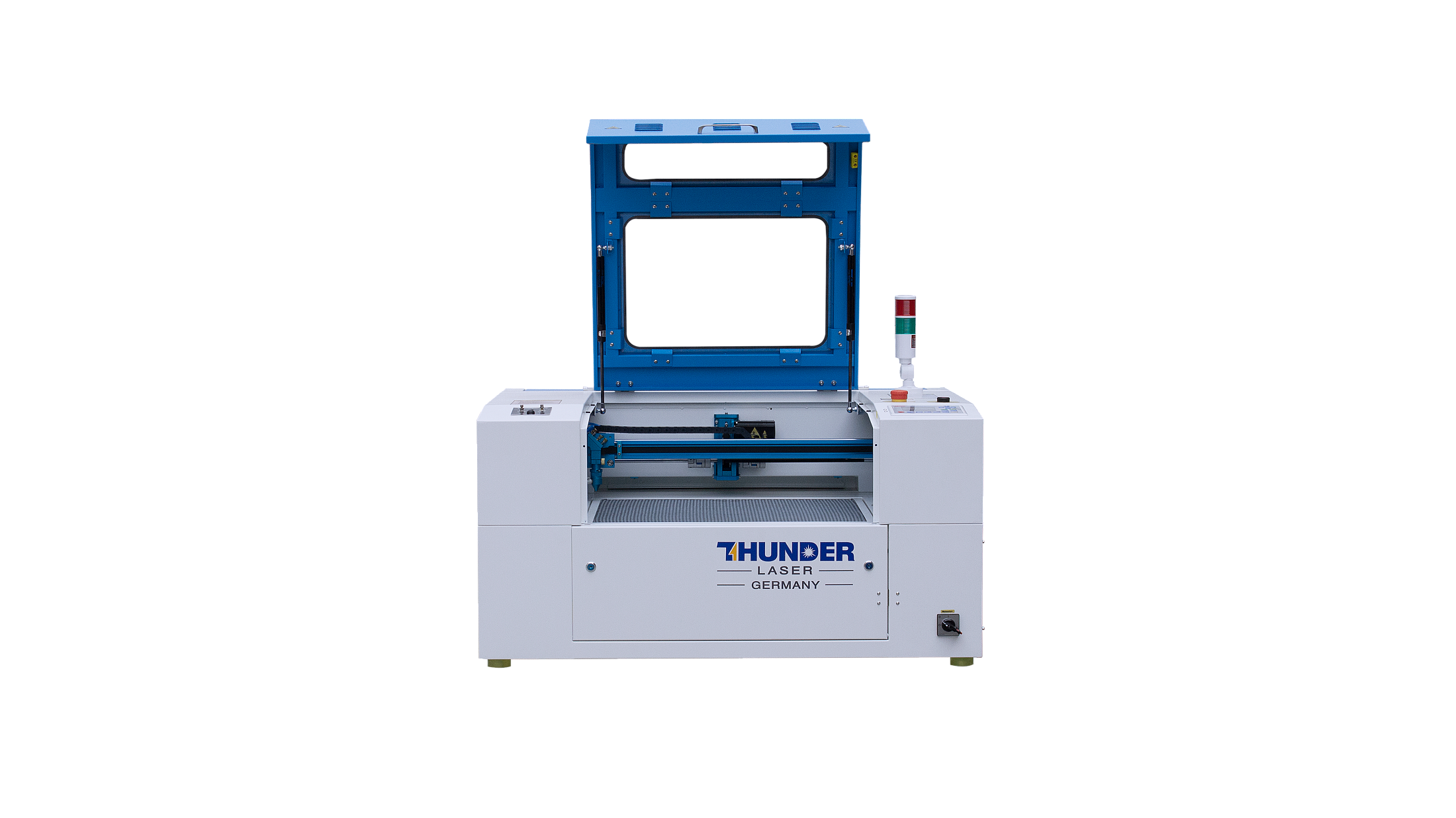

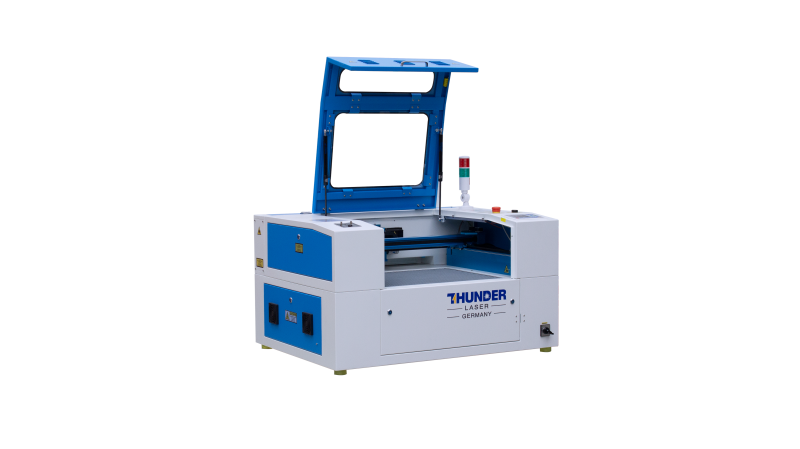

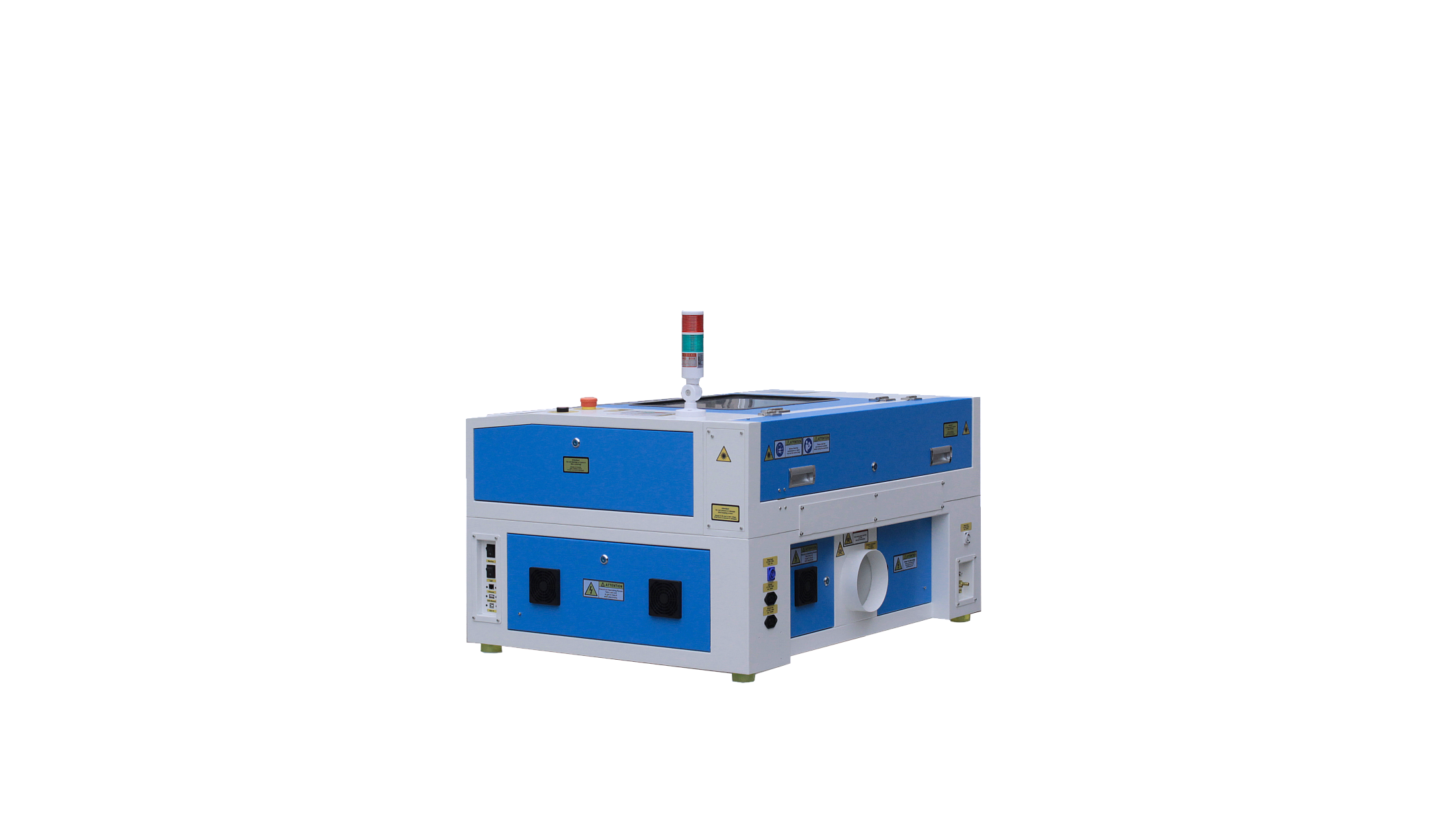

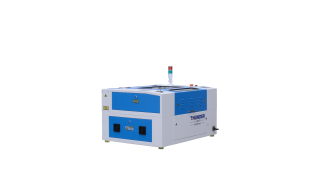

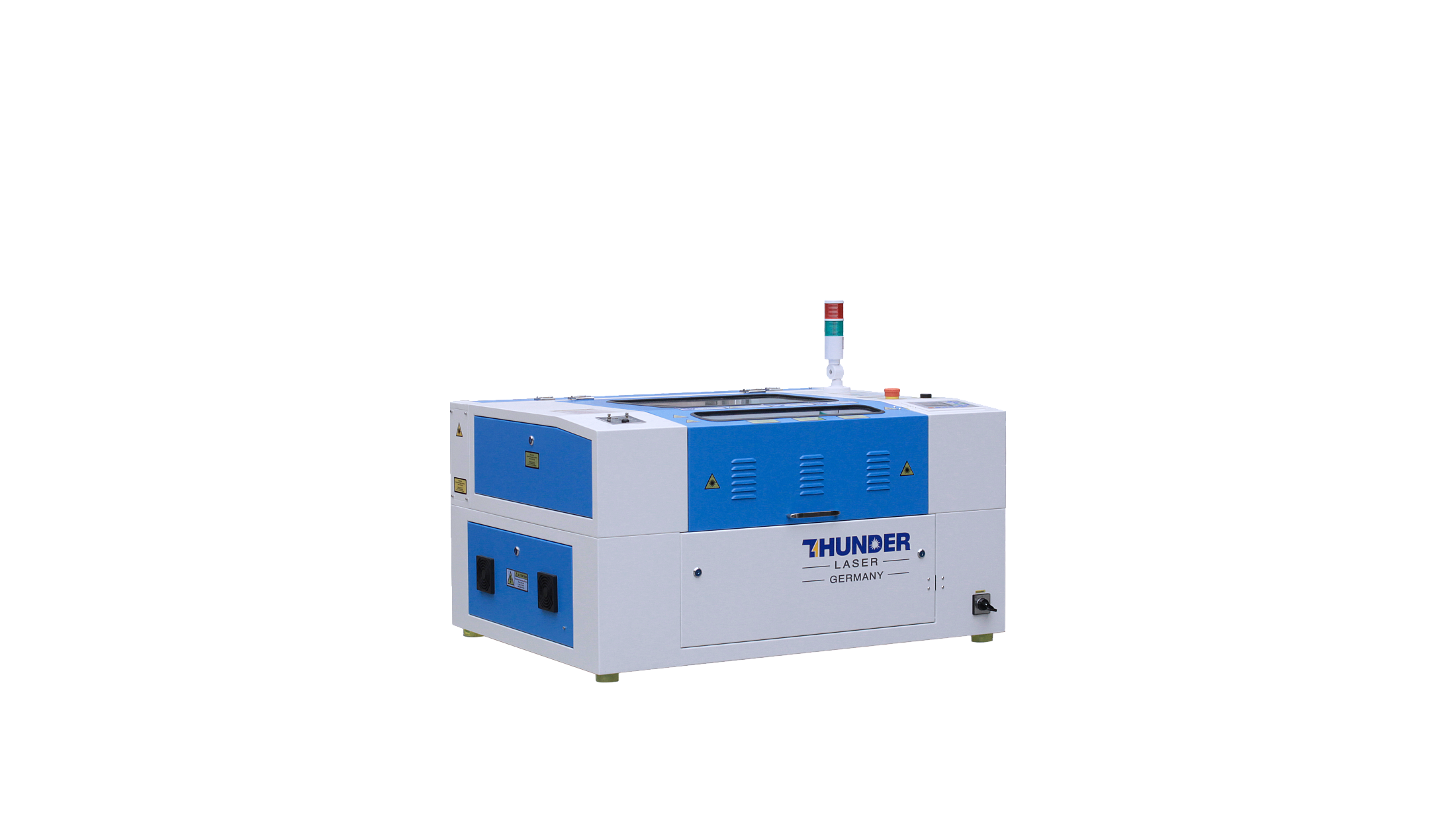

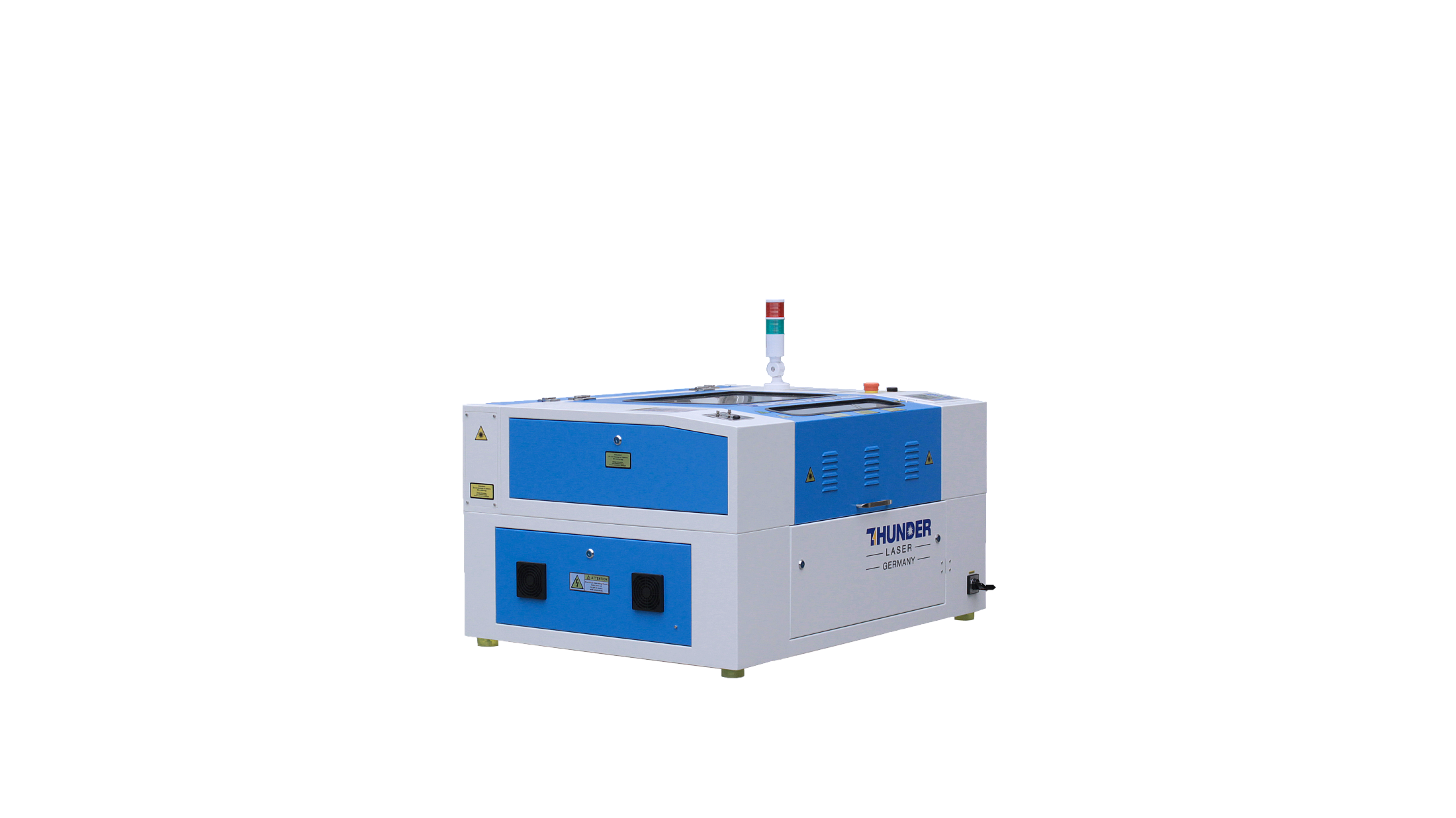

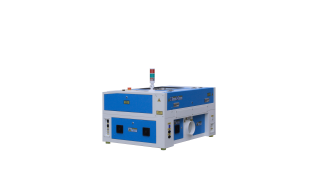

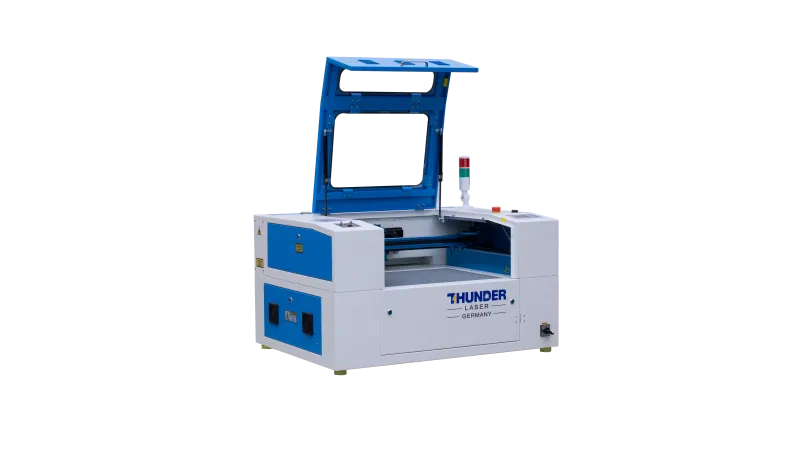

Das Nova 24 Flachbett CO2-Lasersystem hat eine Arbeitsfläche von 600x400 mm und kann mit einer 45 oder 60 Watt Glasröhre ausgestattet werden. Zusätzlich besteht auch die Option das System mit einer 30 oder 55 Watt RF-Röhre zu betreiben.
Das Lasergravursystem wird betriebsfertig geliefert und ist durch seine umfangreiche Ausstattung und den gut beleuchteten Arbeitsraum mit großen Sichtfenstern besonders Anwenderfreundlich gestaltet. Durch optionale Erweiterungen wie z.B. einer Abrollvorrichtung oder einer optischen Anzeige der Fokusposition können die Maschinen noch besser an die jeweiligen Nutzungsbedürfnisse angepasst werden.
Merkmale Grundausstattung:
Optionale Zusatzausstattung:
Lieferumfang:
Das Lasergravursystem wird betriebsfertig geliefert und ist durch seine umfangreiche Ausstattung und den gut beleuchteten Arbeitsraum mit großen Sichtfenstern besonders Anwenderfreundlich gestaltet. Durch optionale Erweiterungen wie z.B. einer Abrollvorrichtung oder einer optischen Anzeige der Fokusposition können die Maschinen noch besser an die jeweiligen Nutzungsbedürfnisse angepasst werden.
Merkmale Grundausstattung:
- Z-Achse motorisch verfahrbar
- Stahl-Wabentisch als Arbeitsfläche
- Pilotlaser zur Anzeige der aktuellen Position
- Prozess- und Abluftsteuerung automatisiert
- Intelligente Prozessluftsteuerung mit individueller Luftmengenregelung
- Geschlossener Kühlkreislauf
- Automatischer Schutz der Laserröhre
- Gut beleuchteter Arbeitsbereich mit großen Sichtfenstern
Optionale Zusatzausstattung:
- Abrollvorrichtung für runde Werkstücke
- 4“ Linse (101,6mm) zum Schneiden von dickeren Materialien
- Hochauflösender (HR) Laserkopf oder 1,5“ Laserkopf für besonders feine Gravurarbeiten
- Autofokus für eine automatisierte Höheneinstellung des Laserkopfes
- Optische Anzeige für die Fokusposition
- Schaltausgang für automatisiertes Ein- uns Ausschalten von Filteranlagen
- Besonders leiser & leistungsstarker Kompressor für die Prozessluft
- Abluft-Filteranlagen abgestimmt auf die jeweilige Anwendung
- Untergestell auf Rollen
Lieferumfang:
- Nova 24 Lasersystem, betriebsbereit
- Abluftventilator inkl. Montagemnaterial & Schlauch
- Kompressor für die Prozessluft
- Wasserkühler inkl. Zubehör
- benötigte Software
- Installations- & Bedienungsanleitung
- Koffer mit Reinigunsset, Werkzeug & Zubehör
- benötigte Anschlusskabel (Strom, USB, Netzwerk)
| Arbeitsbereich | 600 x 400 mm |
| Tischgröße | 700 x 530 mm |
| Höhenspiel Tisch | 155 mm |
| Schneidunterlage | Wabentisch aus Stahl |
| max. Werkstückgewicht | 20kg |
| Maschinengewicht | 130kg |
| Außenmaße B x H x T | 1100 x 660 x 820 mm |
| Laserleistung | 30-60W (RMS) |
| Wellenlänge CO2-Laser |
λ = 10,6µm |
| Laserquelle | geschlossene Glas-Laserröhre |
| Kühlung Laserquelle | Wasserkühlung |
| Positionierlaser |
P=0,4mW, λ=565nm, rot |
| Laserspiegel | Molybdän-Spiegel , D=25mm |
| Antrieb XY-Achse | Hybrid-Servo-Motoren & Riemenantrieb |
| Antrieb Z-Achse | Schrittmotor & Kugelumlaufspindeln |
| Antrieb Drehvorrichtung | Schrittmotor & Riemenantrieb |
| max.Graviergeschwindigkeit | 1000mm/s |
| Stromversorgung | 110 - 240V , 50 oder 60Hz |
| Leistungsaufnahme | max. 1100W |
| Umgebungstemperatur | +15 - +35°C |
| Luftfeuchtigkeit | max. 70% |
| Laserklasse | Klasse 1 |
| Lasersteuerung | DSP-Steuerung 128MB, USB, LAN |
| Software | RDWorks V8 (für Windows-Systeme) |
| PC-Anforderungen | mind. 1GByte RAM, 400MB HDD/SSD, P3 |
| kompatible Betriebssysteme | WinXP, Vista, Win7, 8, 10 , 32&64bit |
